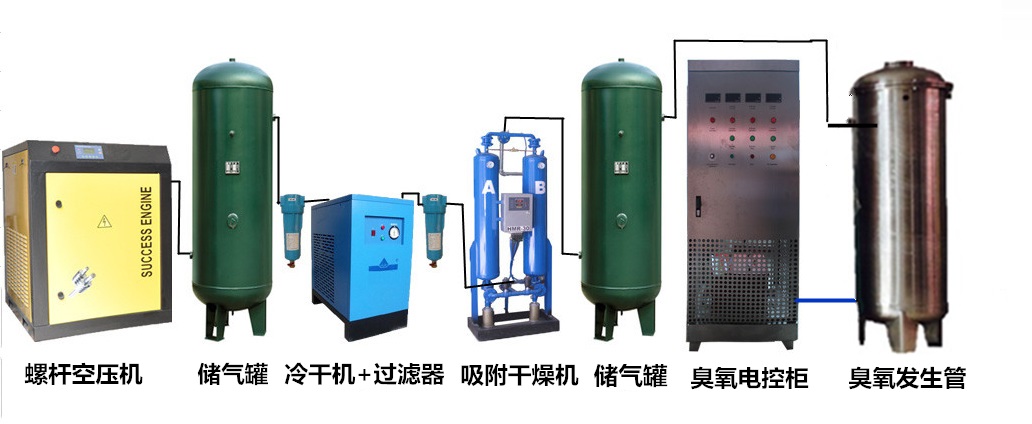

空氣源HY-027-2000A型大型臭氧發生器配置
|
序號
|
貨物名稱
|
型號規格
|
技術參數
|
單位
|
數量
|
設備尺寸
|
|
|
1
|
螺桿式空壓機
|
OK-25A
|
Q=3.2m³/Min，P=0.7Mpa
N=18.5KW，380V
|
臺
|
1
|
1.15*0.9*1.36
|
|
|
2
|
空氣儲氣罐
|
|
V=1.5m³，P=0.8Mpa
Φ=0.8*2.712m
|
只
|
2
|
￠0.8*2.712m
|
|
|
3
|
冷凍式干燥機
|
30HP
|
Q=3.8m³/Min，1.0Mpa
N=0.75KW 220V
|
臺
|
1
|
1*0.5*0.85m
|
|
|
4
|
吸附式干燥機
|
30HP
|
Q=3.8m³/Min，1.0Mpa
N=0.75KW 220V
|
臺
|
1
|
0.75*0.42*1.8m
|
|
|
5
|
臭氧發生器
（蜂窩式石英管）
|
YT-2000A
|
臭氧產量：2000g/h
裝機功率：20KW 380V
附件：除油過濾器，除塵過濾器
電磁閥，臭氧電源柜，配套檢測儀表，壓力表，閥門等
|
套
|
1
|
臭氧管：
0.8*0.8*1.8
電控柜：
1.2*0.8*1.8
|
|
|
6
|
板式換熱器
|
|
冷卻水流量：12m³/h
|
臺
|
1
|
|
|
|
7
|
冷卻水泵
|
|
Q=2m³/h，H=21.5m，N=1.5kw
|
臺
|
1
|
|
|
|
8
|
冷卻水箱
|
YQ
|
1.0m³
|
臺
|
1
|
￠0.8*2.1
|
|
|
9
|
過濾器
|
060QPS級
|
3.5M3/Min 1.6Mpa
|
臺
|
4
|
0.5*0.12
|
|
|
10
|
連接管及輔件
|
|
聚四氟管、氣管
|
|
|
||
